УРЗА

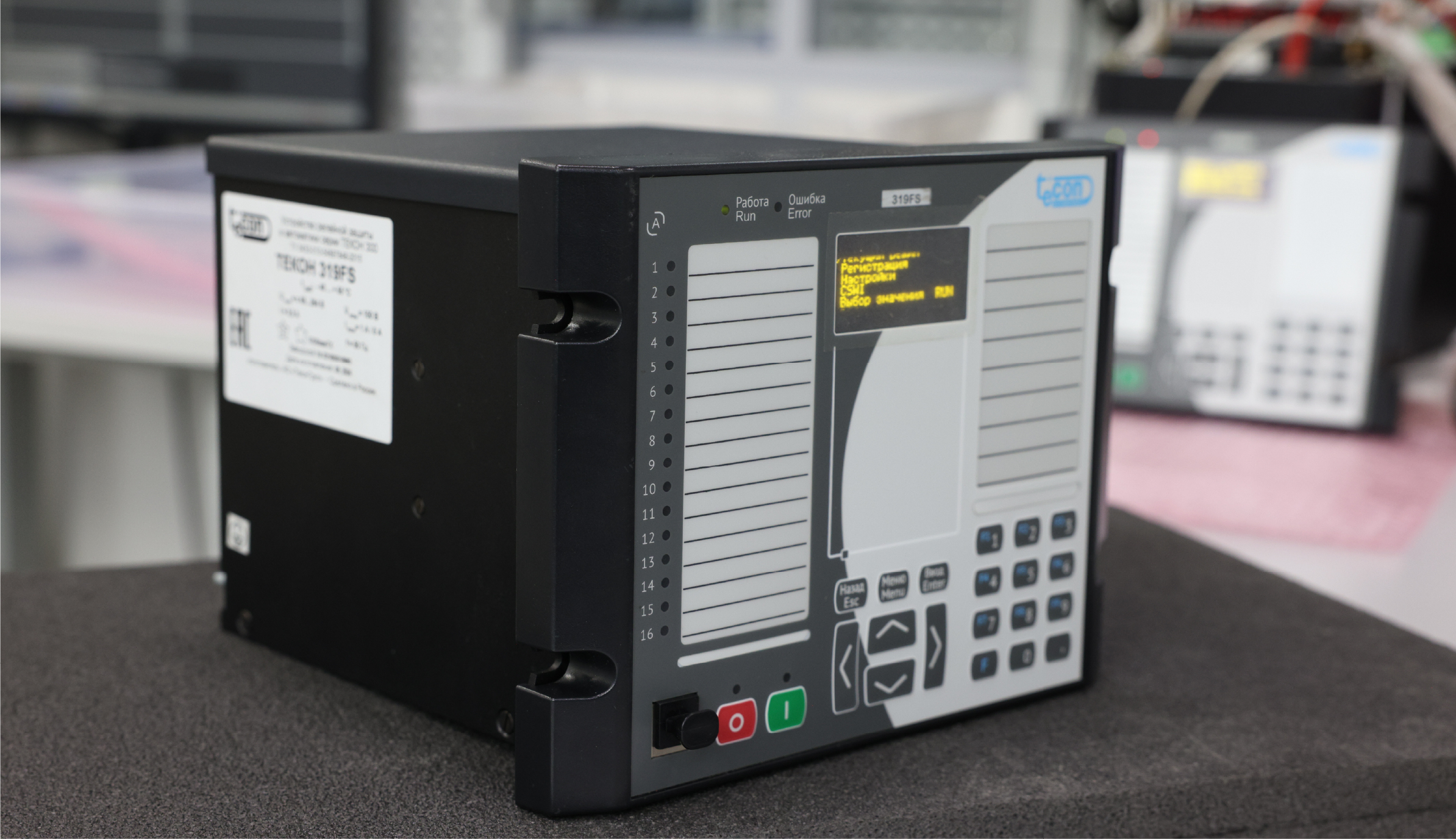

УСТРОЙСТВО РЕЛЕЙНОЙ ЗАЩИТЫ И АВТОМАТИКИ ТЕКОН 300

Микропроцессорные устройства РЗА серии ТЕКОН 300

Устройство РЗА серии ТЕКОН 300 предназначено для выполнения функций релейной защиты и автоматики (РЗА) электроэнергетического оборудования, а также автоматизации в неэлектрических сферах (защиты газовых турбин и др.) и применения в сфере Государственного регулирования обеспечения единства измерений..

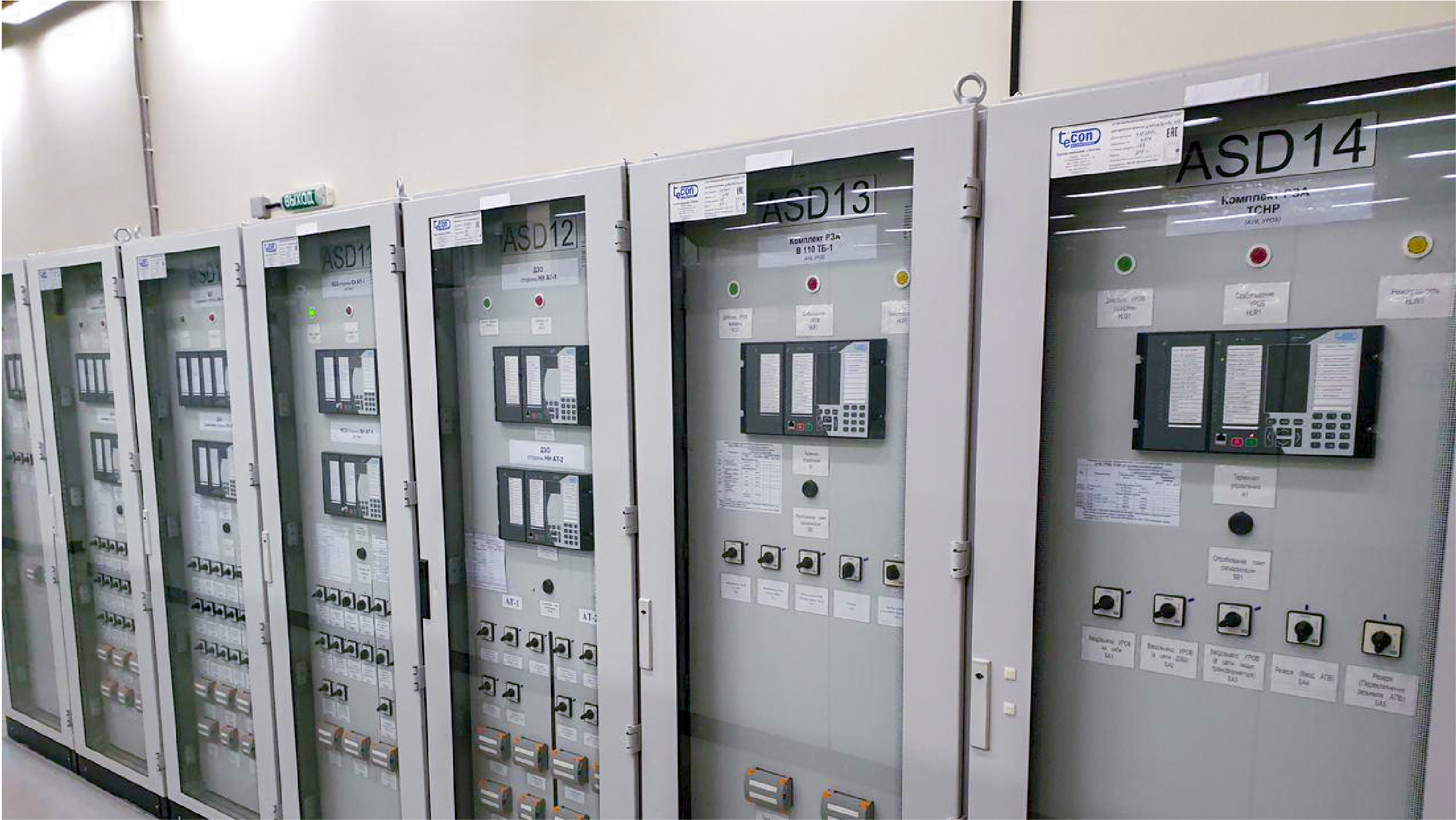

Устройство ТЕКОН 300 для оборудования электрической части электростанций, подстанций, распределительных сетей и распределительных устройств потребителей электрической энергии обеспечивает полный набор защит всех классов напряжений (0,4-750 кВ).

Помимо специализированных функций РЗА для автоматизации в неэлектрических сферах устройство ТЕКОН 300 поддерживает программирование на основе языка FBD в соответствии со стандартом МЭК61131, а также комплекс вспомогательных функций, включая самодиагностику, регистрацию аварийных событий, журнал событий, функционал информационной безопасности.

Устройство ТЕКОН 300 при заказе соответствующих аппаратных модулей и подключении к измерительным ТТ и ТН применяется в сфере Государственного регулирования обеспечения единства измерений.

Устройство ТЕКОН 300 измеряет следующие величины:

  • параметров сети переменного тока:
    • напряжение и силы переменного тока;
    • частоты переменного тока;
    • активной, реактивной и полной мощностей;
    • активной и реактивной электрических энергий в прямом и обратном направлениях;
    • коэффициента мощности;
  • силы постоянного тока.

Для удобства пользователя в устройстве ТЕКОН 300 выделены типовые варианты применения (15 функциональных типоисполнений).

Назначение УРЗА ТЕКОН 300 Функциональное типоисполнение
Защиты фидеров 0,4-35 кВ, УЦС FS
Защиты трансформатора/ автотрансформатора TL, TB
Защиты генератора/двигателя GL, GB
Управление присоединением и регистрация CF, SW, VB, RC
Защита шин и ошиновок 110-750 кВ BS
Противоаварийная автоматика EA
Защиты линий 110-750 кВ LA, LD, DD
Гибко настраиваемый контроллер FL

Конкурентные преимущества ТЕКОН 300

  • единая аппаратная платформа для всех классов напряжения – оптимизация ЗИП на объекте;
  • модульная структура и наличие свободно программируемой логики – гибкая адаптация под требования заказчика;
  • единый токовый вход для номиналов 1 и 5А и единый блок питания на 110-220 В постоянного/переменного питания – сокращение ошибок при эксплуатации;
  • интеграция стандарта МЭК 61850 в архитектуру ПО устройства – обмен с АСУ и другими РЗА по унифицированному протоколу;
  • управление приводом вакуумного выключателя напрямую с УРЗА – упрощение обслуживания, сокращение цепей питания;
  • обеспечение времени до насыщения для быстродействующих защит от 3 мс – оптимизация затрат на замену ТТ.

Конфигурирование, параметрирование, мониторинг состояния и анализ работы устройства ТЕКОН 300 производится в единой программной среде – инструментальное программное обеспечение (ИПО). ИПО работает с ОС Windows и OC TenixWS (отечественная ОС).

  • Многофункциональное ИПО предназначено для:
  • конфигурирования устройств серии ТЕКОН 300;
  • конфигурирования подстанции в рамках поддержки стандарта МЭК 61850;
  • настройки связи между устройствами РЗА по протоколу GOOSE;
  • получения и отображения данных (значения атрибутов логических узлов и уставок и т.д.) непосредственно из работающих устройств в реальном времени;
  • отображения и анализа осциллограмм.

Для устройств РЗА серии ТЕКОН 300 реализован комплекс средств защиты информации от несанкционированного доступа. Для настроек средств защиты информации разработано инструментальное ПО безопасности (ИПОБ). ИПОБ работает с ОС Windows и OC TenixWS (отечественная ОС).

Устройство ТЕКОН 300 и элементы его ПО в реестрах ФОИВ
