БЛОКИ ГАЗОБОРУДОВАНИЯ АВТОМАТИЧЕСКИЕ
Для выполнения требований правил безопасности систем газопотребления согласно нормативно-технической документации перед каждым горелочным устройством должен быть предусмотрен комплект запорной арматуры (блок газооборудования), обеспечивающий работу горелки на газообразном топливе в автоматическом режиме с возможностью выполнения следующих функций:
- безопасный розжиг горелки
- автоматическая проверка плотности запорной арматуры газового блока
- регулирование расхода газа к горелки
- мгновенное отключение подачи газа к горелке при нарушении технологических параметров (понижение давления газа, исчезновение факела горелки, пропадания питания и т.д.).
Использование блоков газооборудования автоматических позволяет исключить загазованность в топках котлов, обеспечивает погорелочное регулирование тепловой мощности котлов и повышает надежность работы котлов. Блоки газооборудования автоматические имеют полный комплект разрешительных документов согласно требований законодательства РФ.

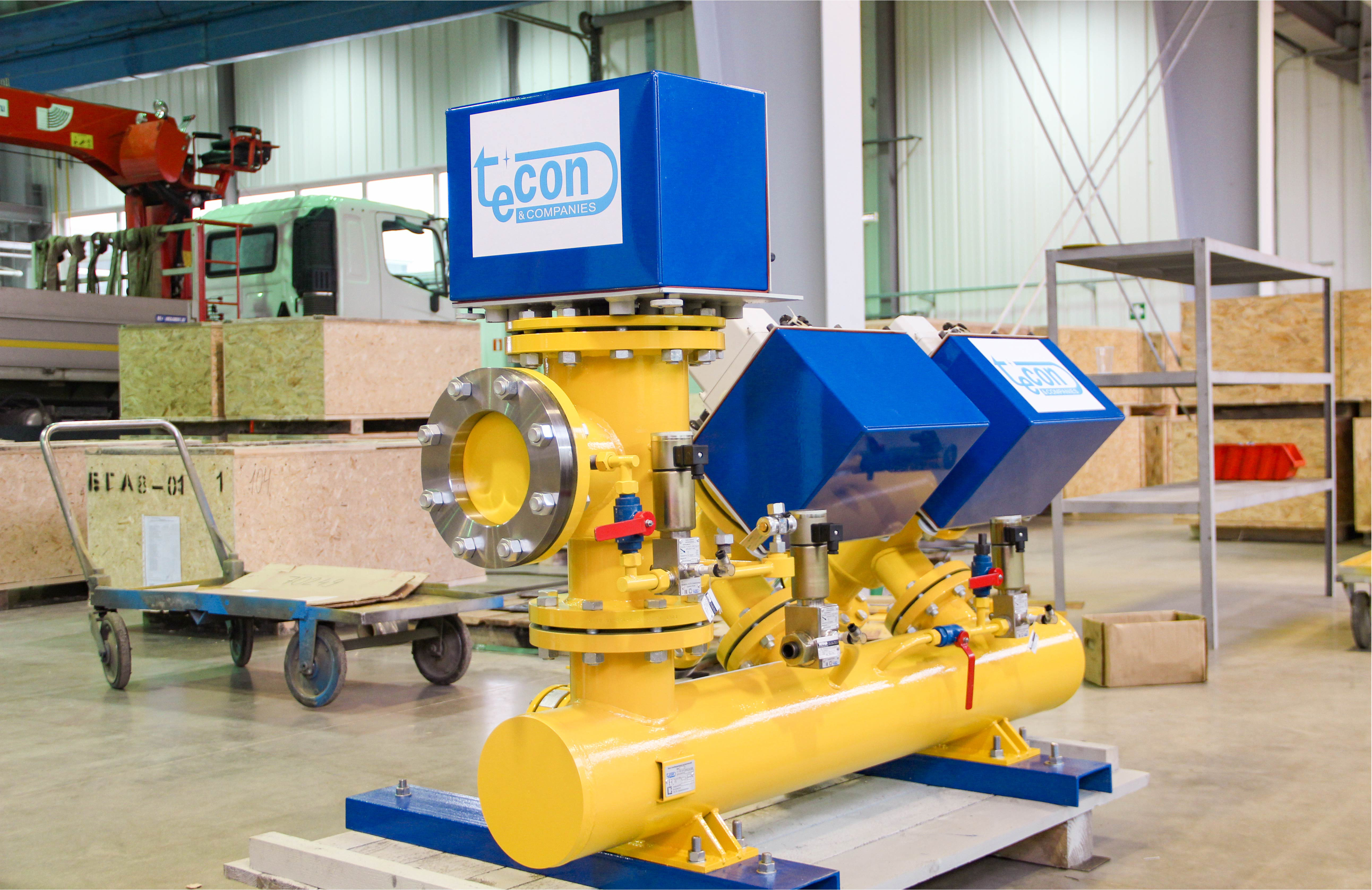

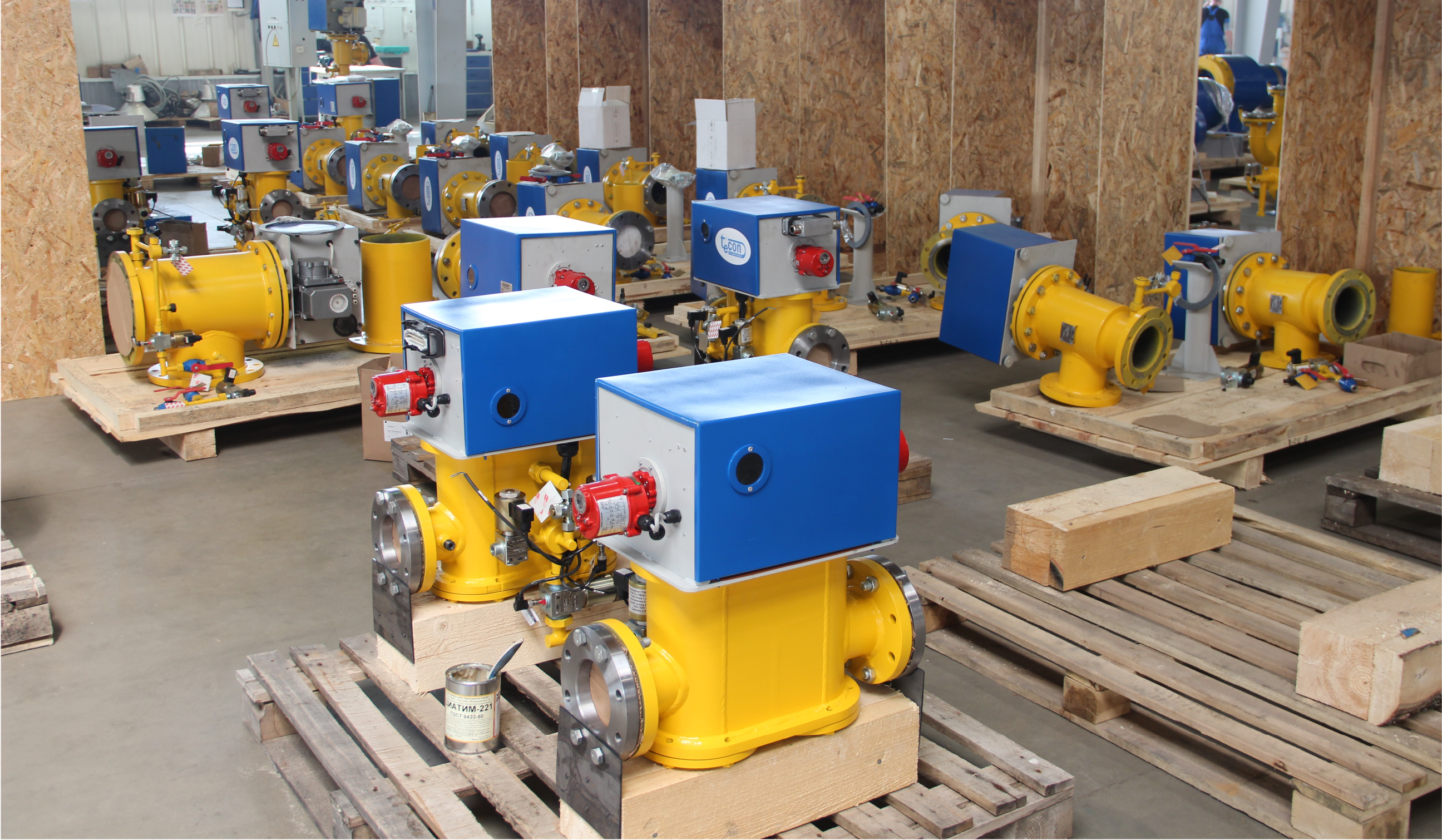

Группа компаний «ТЕКОН» осуществляет выпуск блоков газооборудования автоматических в широком модельном ряду (БГА-8, БГА-10, БГА-11, БГА-13, БГА-14, БГА-15, БГА-16, ТЕКОН-БГАЭ, ТЕКОН-БГАГ и т.д.), что позволяет обеспечить применение блоков на любом типе горелок и котлов. Особое внимание стоит обратить на новые модификации однопоточного газового блока, выполненных в едином корпусе типа «биклапан».
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:
Продукция сертифицирована, имеет сертификат соответствия ТР ТС 010/2011 «О безопасности машин и оборудования»
Изделие отечественной разработки и производства
Два предохранительных отсечных клапана выполнены в едином корпусе, за счёт чего блок имеет компактные габаритные размеры и меньшую массу, что позволяет использовать его при стесненных условиях на площадки обслуживания котлов без дополнительных конструкций
Отсечные клапана оснащены малогабаритными приводами и датчиками конечного положения, что исключает люфты в кинематических цепях и усиливает надёжность работы
Технологически блок выполнен как единое изделие, его полная наладка и проверка работоспособности производится непосредственно на заводе изготовителе, блок поставляется полностью в собранном виде, что исключает ошибки при монтаже на объекте
В зависимости от исполнения привод отсечного клапана может быть оснащен функцией регулятора-стабилизатора давления газа «после себя»
Функциональное назначение, габаритно-присоединительные размеры блоков, схемы и разъемы подключения позволяют использовать блоки ТЕКОН-БГАГ для замены газовых блоков Siemens в рамках реконструкции и ремонта импортного горелочного оборудования
| Наименование параметра | БГА-8 | ТЕКОН-БГАЭ | ТЕКОН-БГАГ |
|---|---|---|---|
| Размерный ряд номинальных диаметров DN, мм | 80 / 100 / 150 / 200 / 250 | 25 / 50 / 80 / 100 / 150 | 25 / 50 / 80 |
| Номинальное (условное) давление PN, МПа | 1,6 | 0,6 / 1,6 | 0,6 |
| Рабочее давление на входе Pp, МПа, не более | 0,25 | 0,05 / 0,25 | 0,05 |
| Рабочая среда | природный газ по ГОСТ 5542 | ||
| Герметичность предохранительно-запорной арматуры | класс А по ГОСТ 9544 | ||
| Время полного закрытия блока | не более 1 сек | ||
| Привод подъёма затворов ПЗК-1,2 | электропривод | электромагнит | гидропривод |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 | ||
| Температурный диапазон рабочей среды, °C | от минус 30 до плюс 80 | ||
| Температурный диапазон внешней среды, °C | от плюс 1 до плюс 50 | ||
| Класс защиты электрооборудования по ГОСТ 14254 | IP54 | IP65 | IP54 |
| Напряжение питания В, 50Гц | 220 | ||
| Присоединение к трубопроводу | фланцевое | ||
| Материал корпуса | сталь | алюминий / сталь | алюминий |
| Гарантийный срок | 36 месяцев | ||
| Средний срок службы | 30 лет | ||

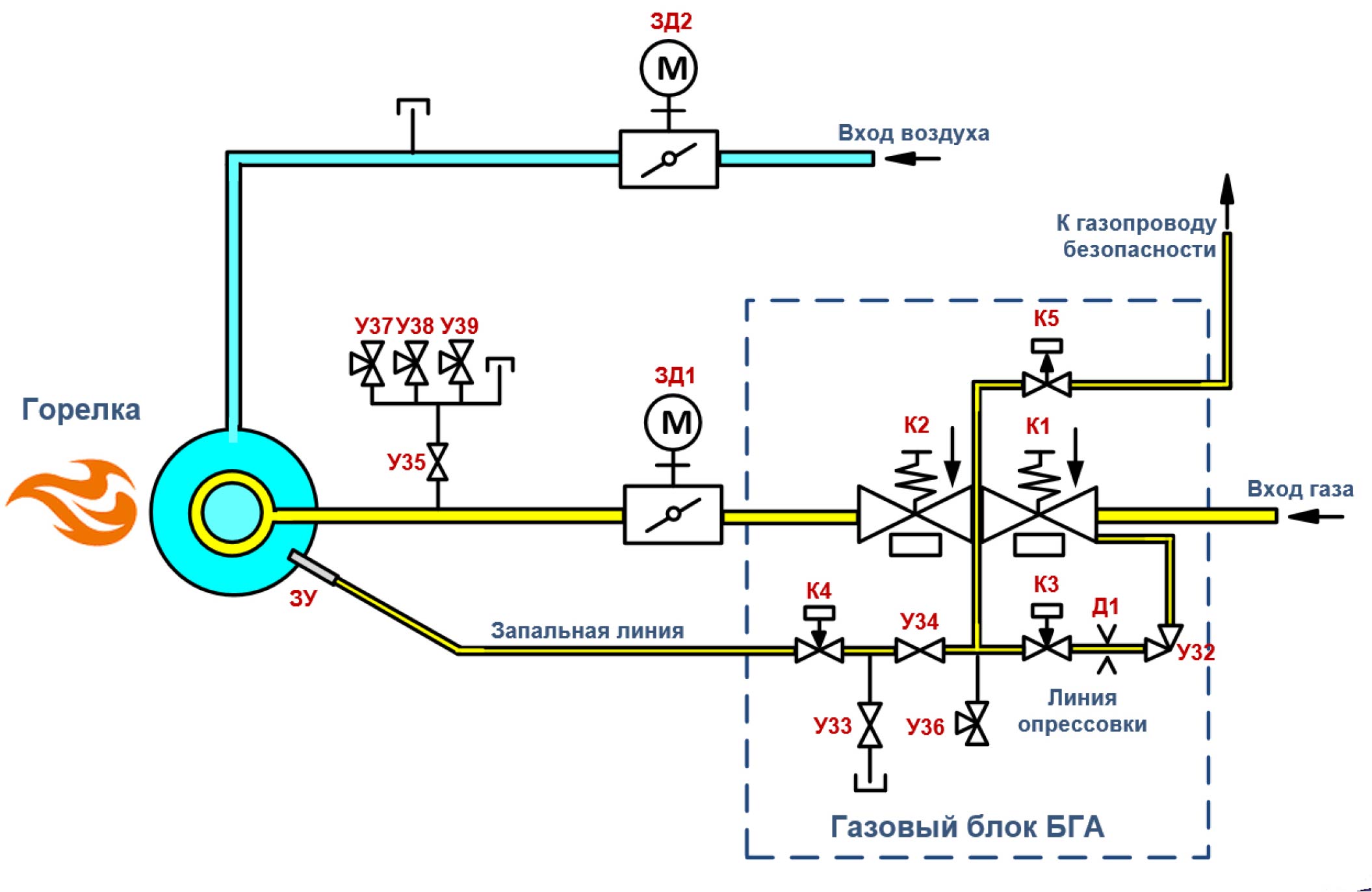

ТИПОВАЯ СХЕМА ПОДВОДА ГАЗА И ВОЗДУХА К ГОРЕЛКЕ:
К1-клапан запорный предохранительный автоматический (ПЗК-1);
К2-клапан запорный предохранительный автоматический (ПЗК-2);
К3-клапан опрессовки электромагнитный «НЗ»;
К4-клапан запальника электромагнитный «НЗ»;
К5-клапан свечи безопасности электромагнитный «НО»;
ЗД1-затвор дисковый с электроприводом;
ЗД2-заслонка воздушная с электроприводом;
ЗУ-запальное устройство;
Д1-дроссель;
У31…У35-кран шаровой;
УЗ6…УЗ9-клапан для манометра.
