ГАЗОВЫЕ ГОРЕЛКИ

Горелки газомазутные типа ГГМ Блочно-модульные горелки типа ТЕКОН-ГБМ

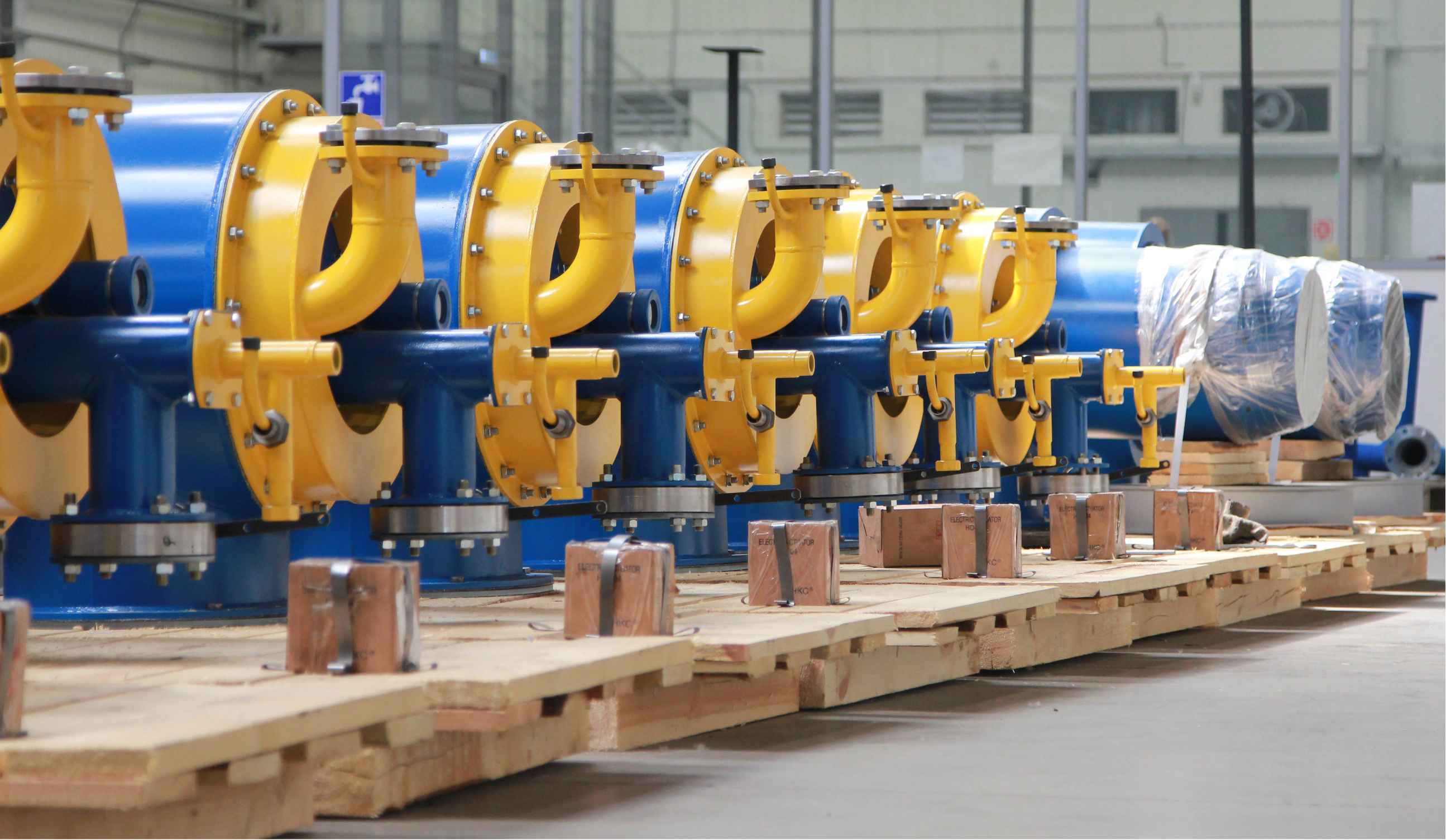

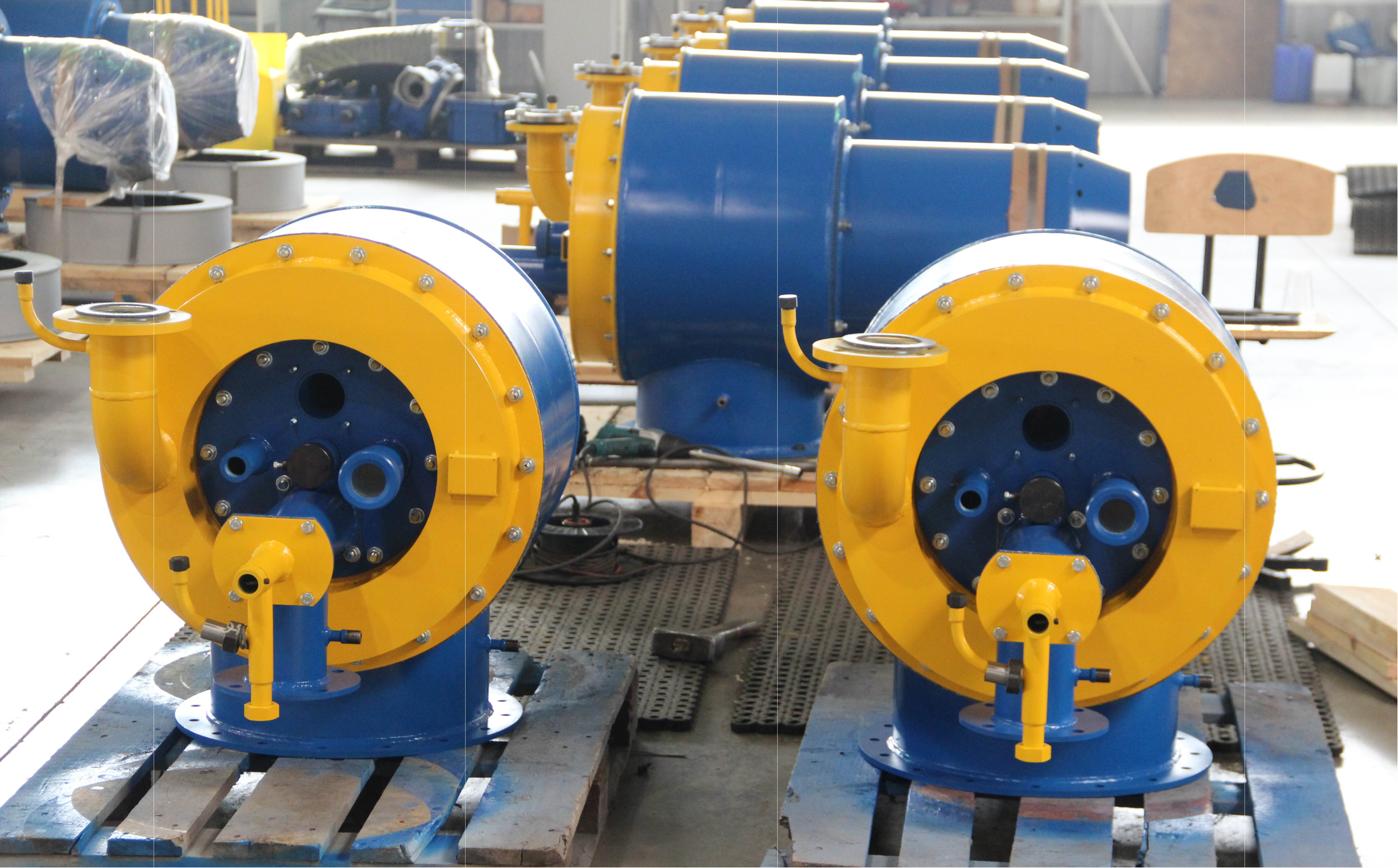

Горелки газомазутные типа ГГМ

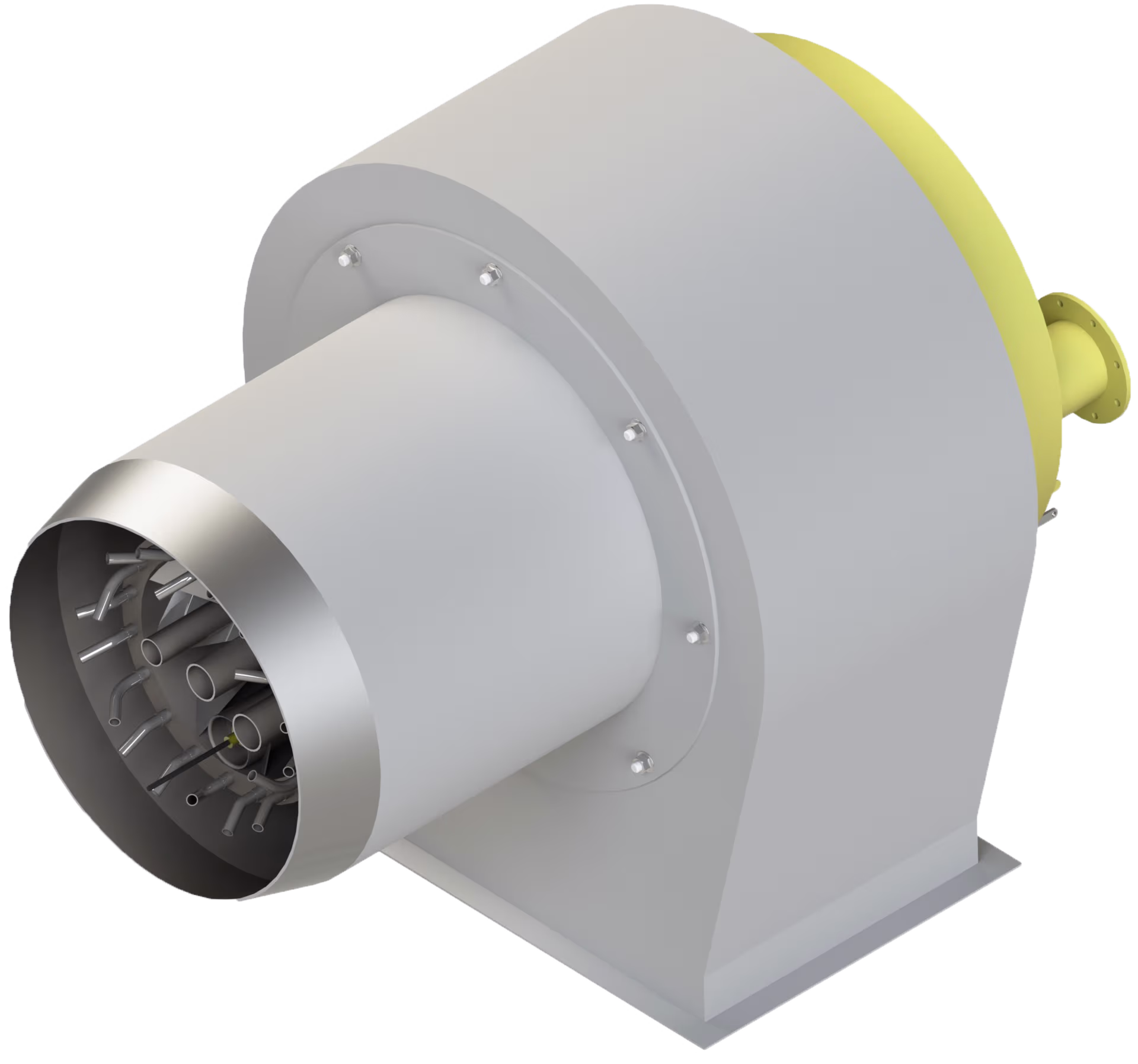

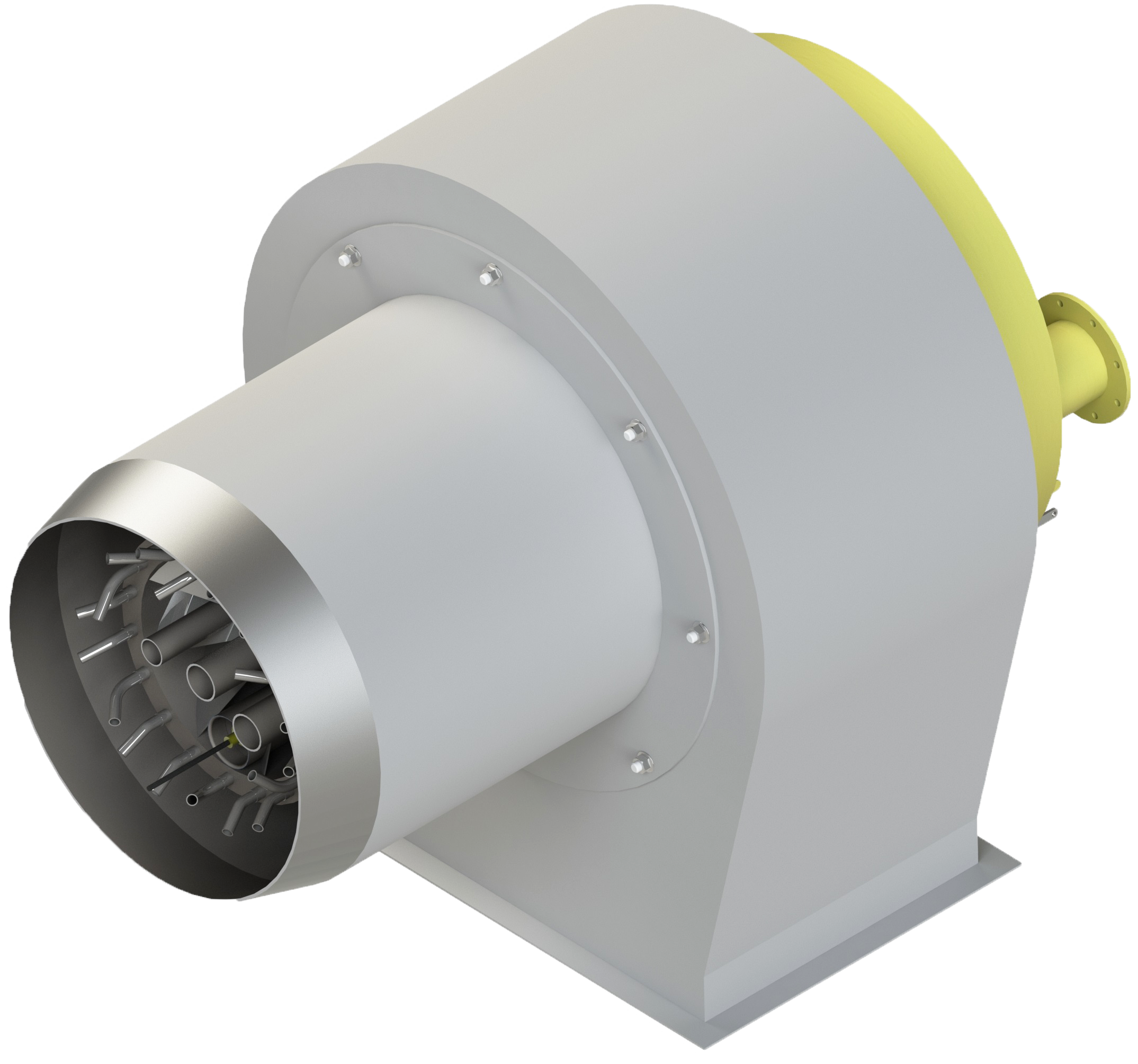

Горелочные устройства вихревые типа ГГМ предназначены для безопасного и экономичного сжигания газообразного и жидкого топлива в топках стационарных паровых, водогрейных котлов, котлов утилизаторов и в других топливоиспользующих установках.

Конструкция горелочного устройства разработана с учетом накопленного опыта эксплуатации, проектирования и математического моделирования аэродинамики горения. Характеристики горелок соответствуют всем требованиям и нормам, принятым в РФ. Оборудование сертифицировано и изготавливается на собственном производстве с постоянным контролем качества.

Принципиальная особенность горелки типа ГГМ заключается в установке в центральной ее части пилотной линии. Наличие в горелке «дежурного» факела пилотной линии, постоянно взаимодействующего с основным, обеспечивает надежное воспламенение и горение газообразного топлива, стабилизирует и поддерживает устойчивую работу основной горелки на всех режимах и нагрузках котла.

Наличие пилотной части позволило пойти по пути улучшения других характеристик основной горелки. За счет изменения в горелке распределения топлива и воздуха и организации процесса стадийного сжигания достигнуты высокие показатели по выгоранию без повышения концентрации вредных выбросов в атмосферу.

Наименование параметра	Значение параметра
Размерный ряд по номинальной тепловой мощности, МВт	от 5 до 110
Вид топлива для сжигания	газообразное топливо	жидкое топливо
Теплота сгорания топлива, ккал/нм³ (ккал/кг)	согласно заданию на конструирование устройства
Способ подачи топлива	под углом в сносящий воздушный поток	паромеханический или механический распыл
Номинальное давление газообразного топлива перед горелкой, кПа низкого давления среднего давления	1-5 15-45	-
Номинальное давление жидкого топлива перед горелкой	-	1,0-4,0
Коэффициент рабочего регулирования	от 5 до 10	от 2 до 5
Климатическое исполнение по ГОСТ 15150	УХЛ4
Температурный диапазон внешней среды, °С	от плюс 1 до плюс 50
Гарантийный срок	36 месяцев
Средний срок службы	40 лет

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:

Блочно-модульные горелки типа ТЕКОН-ГБМ

Горелочные устройства предназначены для безопасного и экономичного сжигания природного газа (для газовых горелок ТЕКОН-ГБМ-…-Г); природного газа и дизельного топлива (для комбинированных горелок ТЕКОН-ГБМ-…-ГД) в топках стационарных паровых, водогрейных котлов, котлов утилизаторов и в других топливоиспользующих установках. Конструкция горелочного устройства разработана с учетом накопленного опыта эксплуатации, проектирования и математического моделирования аэродинамики горения. Характеристики горелок соответствуют всем требованиям и нормам, принятым в РФ.

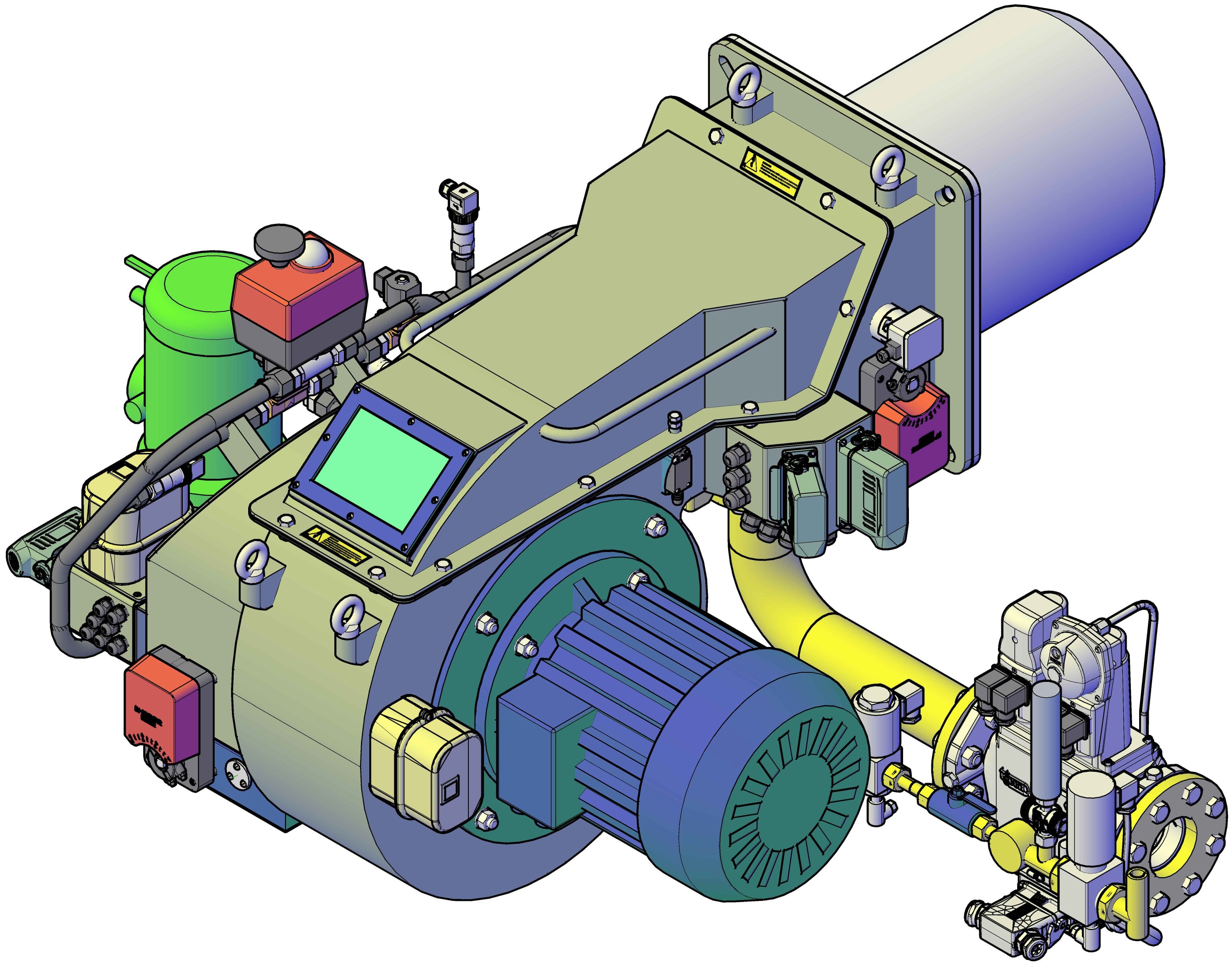

Блочно-модульная горелка типа ТЕКОН-ГБМ представляет собой автоматическую горелку, скомпонованную с вентилятором воздуха для горения в единый блок и модулируемой регулировкой мощности.

Горелка, оборудована системами и устройствами, обеспечивающими ее автоматический пуск (включающий продувку камеры горения газоиспользующей установки), перевод в рабочее состояние, контроль собственных параметров и параметров топливоиспользующей установки, сигнализацию и выключение. Работой горелки управляет система автоматического управления горелкой (САУГ) организованная на базе микропроцессорных микросхем.

Наименование параметра	ТЕКОН-ГБМ-01.3	ТЕКОН-ГБМ-02.5	ТЕКОН-ГБМ-05.0
Максимальная тепловая мощность горелки, МВт	1,30	2,50	5,00
Пусковая тепловая мощность газовой пилотной линии, МВт	не более 0,12
Вид и расход топлива на горелку при максимальной мощности¹,² природный газ ГОСТ 5542, нм³/ч дизельное топливо ГОСТ 305, кг/ч	130 109	250 209	500 419
Расчётный коэффициент регулирования при сжигании газа при сжигании жидкого топлива²	10 4	10 4	10 4
Номинальный диаметр присоединения газовой рампы (DN), мм	50	80	80
Диапазон давления присоединения к газовой рампе, кПа	10…50
Герметичность предохранительно-запорной арматуры	класс A по ГОСТ 9544
Климатическое исполнение по ГОСТ 15150	УХЛ4
Температурный диапазон внешней среды, °С	от плюс 1 до плюс 50
Класс защиты электрооборудования по ГОСТ 14254	IP54
Напряжение питания В, 50Гц	220
Напряжение питания цепи датчиков, В	24
Гарантийный срок	36 месяцев
Средний срок службы	20 лет
Примечания: ¹) нормы параметров рассчитаны при работе на газе с низшей теплотой сгорания 36 МДж/нм³ (8 600 ккал/нм³); при работе на жидком топливе с низшей теплотой сгорания 43 МДж/кг (10 270 ккал/кг). ²) уточняется по типоразмеру жидкотопливной форсунки и параметров работы насоса жидкого топлива.

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:

Сертифицированные газовые, комбинированные горелки блочного типа ТЕКОН-ГБМ на размерный ряд от 0,4 до 25 МВт;
Изделие отечественной разработки и производства;
Учтен опыт проектирования импортных производителей блочно-модульных горелок
Высокая надежность и безопасность розжига и работы
Настраиваемое аэродинамическое сопротивление и выходная скорость газовоздушной смеси
Увеличение коэффициента полезного действия котла за счёт стадийного сжигания топлива на малых избытках воздуха
Широкий диапазон рабочего регулирования от 1:10 до 1:20 по расходу газа
Пониженные выбросы вредных веществ в атмосферу за счёт внутренней рециркуляции газов к факелу горелки
Плавное регулирование мощности и возможность снижения технологического минимума работы топливосжигающей установки
Математическое моделирование аэродинамики горения
Аттестованный стенд для огневых испытаний блочных горелок
