КОНТРОЛЛЕРЫ
Линейка контроллеров «ТЕКОН» разработана таким образом, чтобы максимально охватить все возможные задачи, возникающие при автоматизации технологических процессов. Она содержит устройства для решения практически любых задач: от самых простых, с минимальным количеством сигналов (автоматизация отдельных агрегатов и технологических установок), до наиболее сложных, с большим числом сигналов ввода-вывода (АСУ ТП энергоблоков, котлоагрегатов теплоэлектростанций, крупных химических производств и т.п.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Многофункциональный программируемый контроллер МФК1500 предназначен:
- для построения информационных систем объема от 100 до 1000 измерительных каналов в одном контроллере;
- для построения управляющих и информационных систем автоматизации технологических процессов среднего уровня сложности;
- для построения систем блокировок и противоаварийной защиты (ПАЗ).
Контроллер может использоваться как в системах автономного управления, так и в составе распределенных АСУ ТП.
Конструкция контроллера основана на трех типоразмерах низкопрофильного шасси на 4, 8 и 16 посадочных мест для сменных модулей центрального процессора и УСО.
СИСТЕМА РСУ

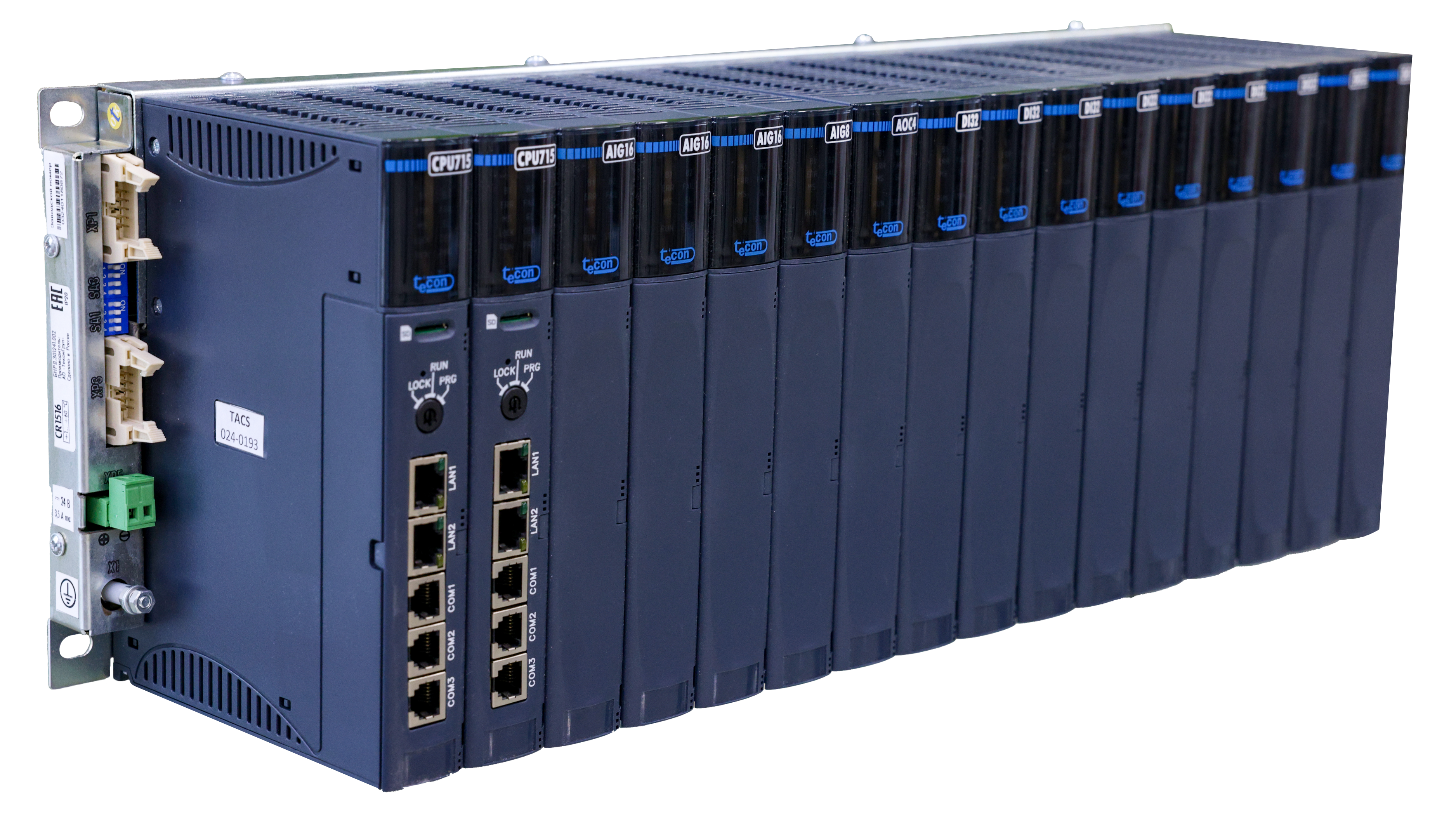

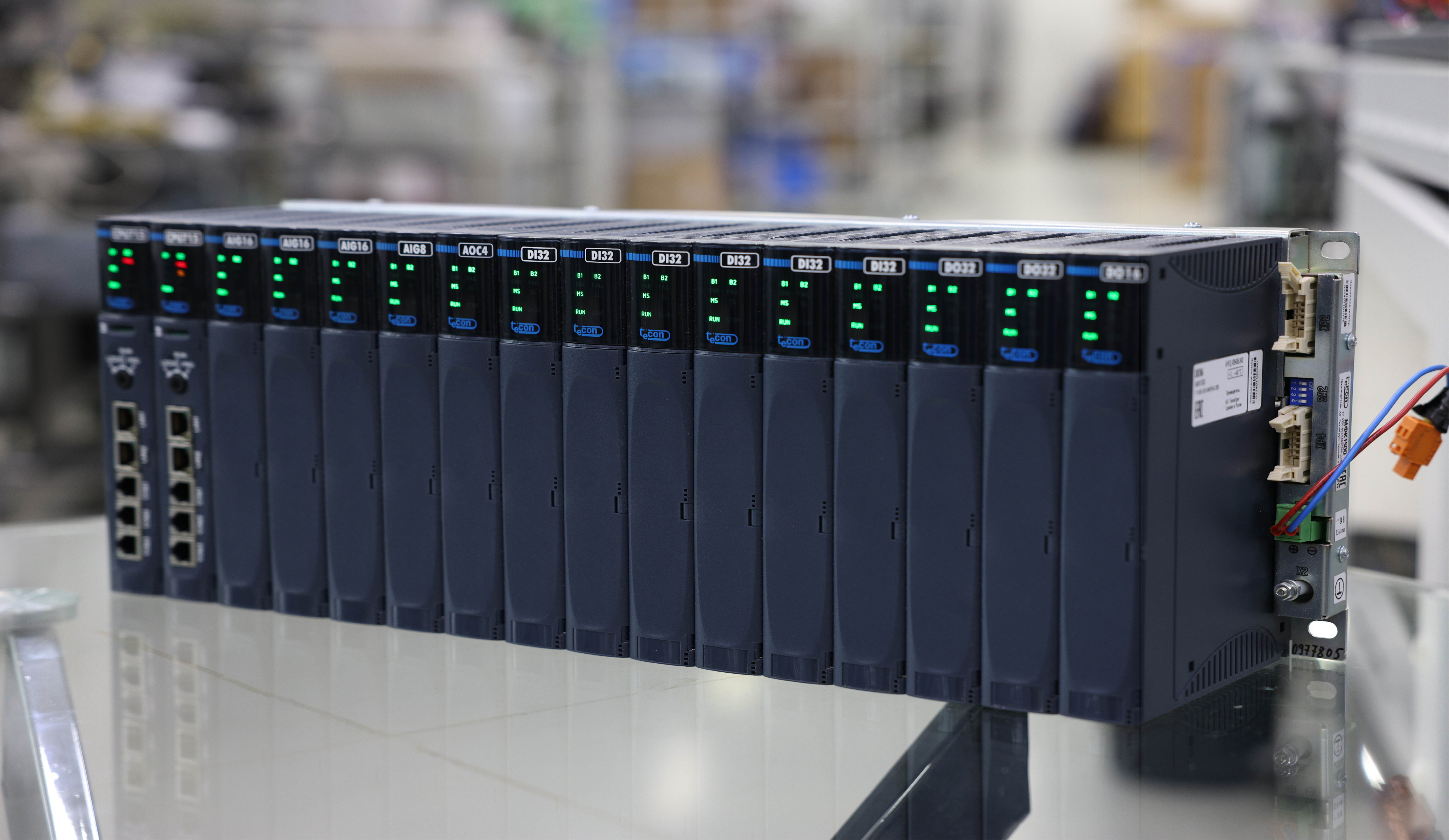

Многофункциональный контроллер МФК1500 на базе CPU715
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- Резервированные процессоры CPU715
- До 64 модулей УСО в локальной шине
- До 17 удаленных секций на IOLAN
- До 120 модулей с распределенным УСО
- Широкая линейка клеммно-модульных соединителей
- Специализированные модули для управления электроприводами
СИСТЕМА ПАЗ

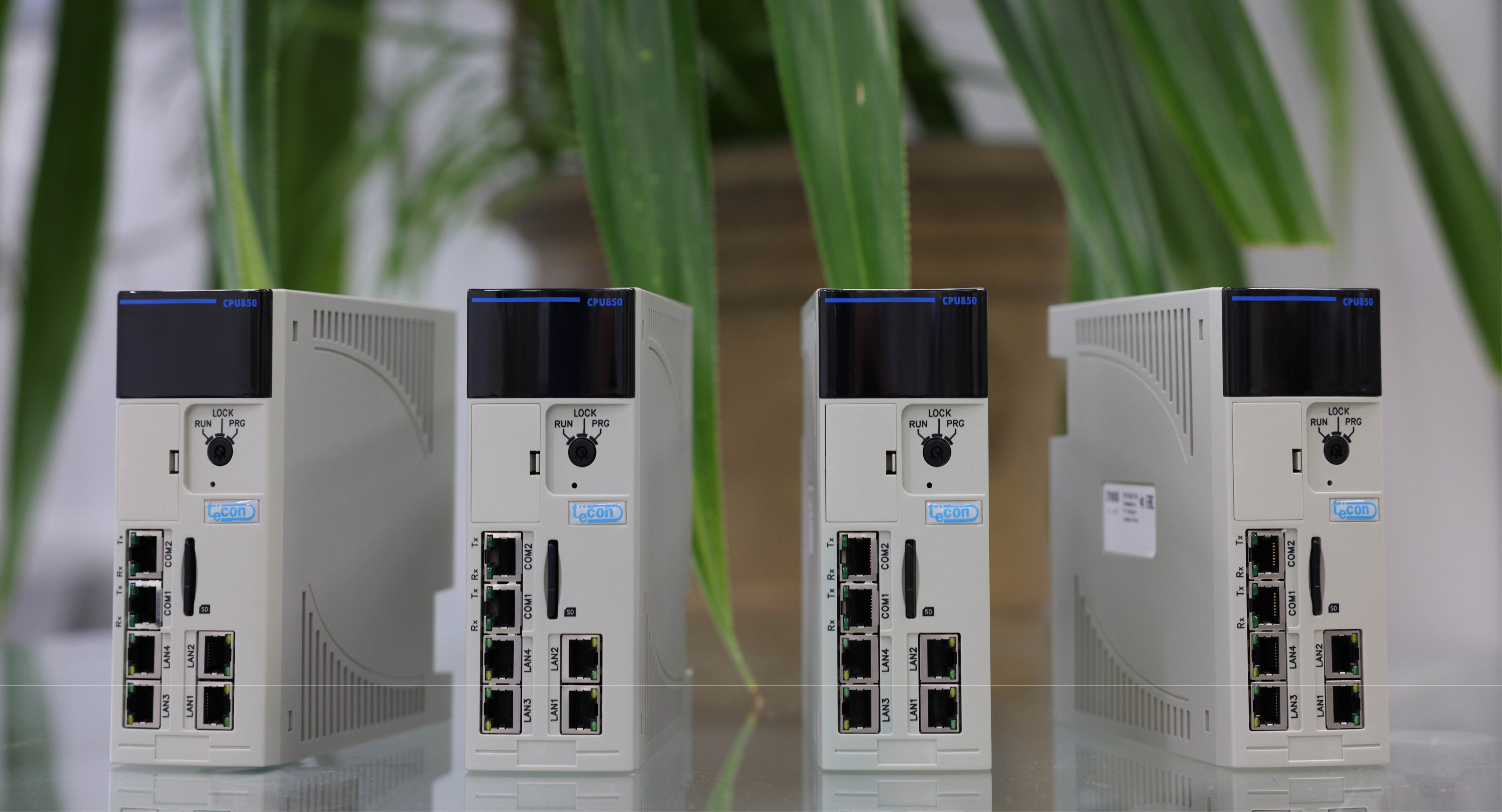

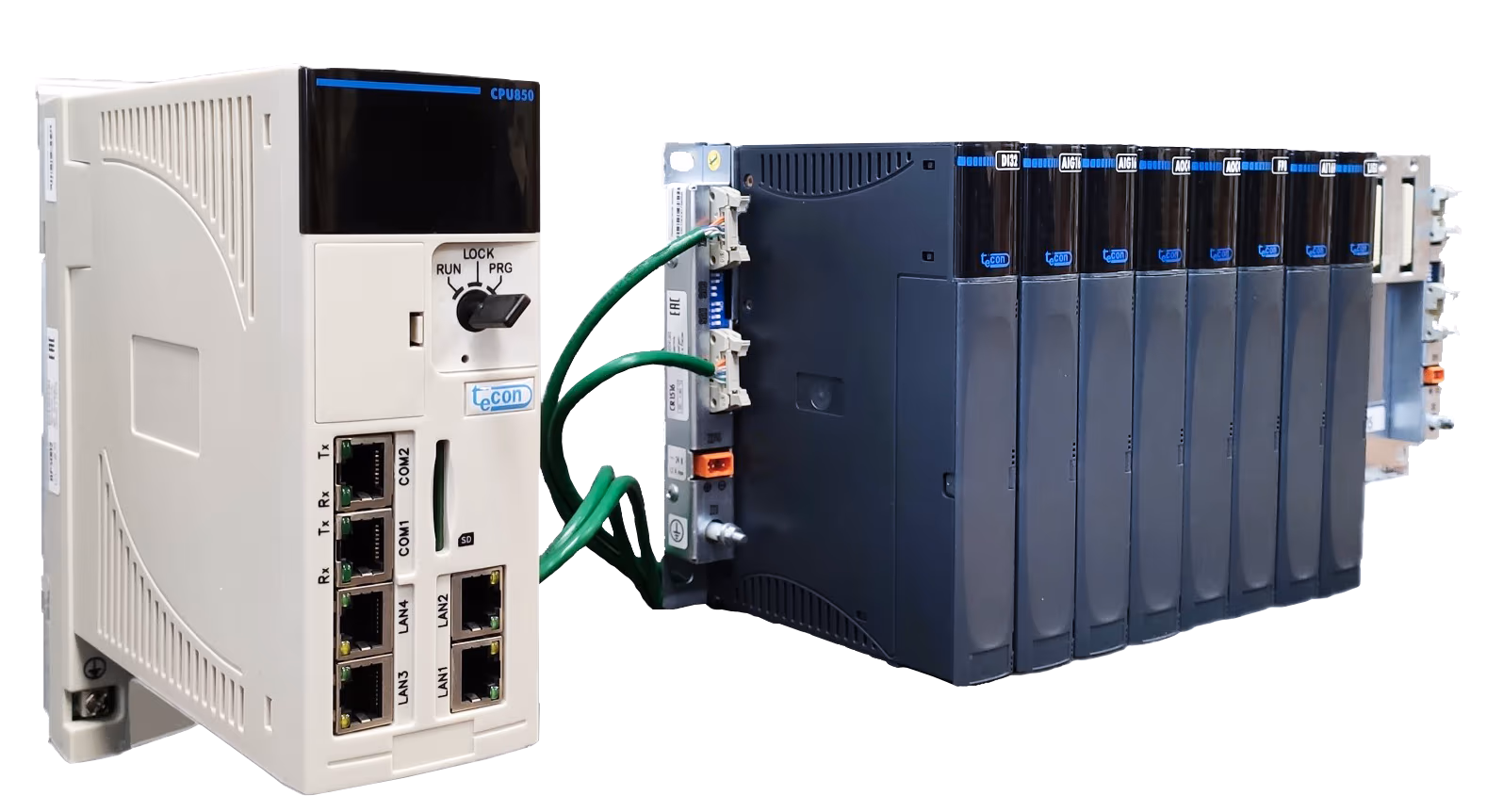

Многофункциональный контроллер МФК1500 на базе CPU850
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- Резервированные процессоры СPU 850 резервирование всех модулей ввода-вывода
- Три микропроцессора в каждом CPU
- Два микропроцессора различной архитектуры и третий – арбитр SIL3 сертифицированный
- Шина TMB цикл от 1мс
- Время цикла целевой задачи от 1мс
- 6 портов Ethernet
Конструкция контроллера позволяет:
- встраивать его в стандартные электротехнические шкафы, в том числе одностороннего обслуживания, или другое монтажное оборудование;
- проектировать различные конфигурации контроллера - выбирать различные типы и количество модулей ввода-вывода, блоков сопряжения этих модулей с различными типами сигналов, а также различные способы резервирования для данного объекта автоматизации;
- использовать в составе контроллера процессорные модули различной производительности, в зависимости от сложности объекта автоматизации;
- оптимально проектировать контроллеры, состоящие из одного, либо большего количества шасси (от 4 до 64 модулей в составе одного контроллера, включая модули ЦП) с избыточностью не более 3 свободных мест;
- обеспечить высокую компактность расположения элементов контроллера и дополнительного оборудования (до 550 дискретных сигналов в одностороннем шкафу глубиной 400 мм);
- проектным путем увеличивать надежность контроллера за счет возможности частичного и полного резервирования и строить системы автоматизации с различными требованиями к степени надежности и безопасности.
Области применения контроллера:
- АСУ ТП энергоблоков, котлов и других объектов теплоэнергетики;
- АСУ ТП высокой и средней сложности предприятий различных отраслей (энергетические, химические, нефте- и газодобывающие и перерабатывающие, машиностроительные, сельскохозяйственные, пищевые производства ит.п.);
- построение систем ПАЗ в указанных областях;
- на объектах АЭС для систем классов безопасности, удовлетворяющих требованиями к ЭМС по ГОСТР50746-2000 для III группы исполнения по устойчивости к воздействию помех с критерием качества функционирования А и с критерием качества функционирования A/B (в зависимости от состава и архитектуры системы) для IV группы исполнения по устойчивости к воздействию помех.
Основные особенности контроллера:
- возможность полного или частичного резервирования ресурсов контроллера, в том числе резервирование модулей ЦП, дублирование и резервирование модулей УСО в составе одного контроллера;
- построение контроллера, в состав которого входят от одного до шестнадцати шасси; содержащего от одного до 63 модулей УСО с максимальным количеством 2016 дискретных входов или 1008 аналоговых входов);
- «горячая» замена модулей;
- система «plug & play» модулей;
- отключение выходов в системах резервирования и при отказе модуля;
- инициативный ввод сигналов и инициативные сообщения от модулей;
- гарантированное время доставки инициативных сообщений любого модуля;
- развитая система диагностики;
- постоянный контроль и квитирование выполнения команд;
- дублированная системная шина;
- дублированная система питания контроллера;
- дублированные интерфейсы Ethernet 10/100 BASE-T;
- высокий уровень гальванической изоляции входных цепей модулей;
- высокая точность измерения сигналов датчиков;
- наличие предварительной обработки информации в модулях;
- подключения различных уровней сигналов к одному модулю за счет использования различных МКС;
- удобство и скорость монтажа шкафа за счет использования МКС, УДС и ленточных кабелей;
- возможность питания датчиков с токовым выходом (4...20мА) от МКС, входящих в состав контроллера;
- сниженное тепловыделение в контроллере за счет выноса узлов ввода и коммутации сигналов 220VAC, 220VDC из модулей контроллера на внешние МКС и УДС;
- двойная гальваническая развязка внутренних цепей контроллера от цепей ввода и коммутации сигналов 220VAC, 220VDC;
- возможность проектирования систем с минимальной избыточностью аппаратных средств (шаг изменения числа аналоговых каналов - 4; дискретных каналов - 16; дискретных каналов одного типа - 8; посадочных мест на шасси под модули УСО - 4);
- развитые средства конфигурирования модулей УСО и ресурсов модуля ЦП.
В состав контроллера входят модули ЦП, модули УСО, шасси, клеммные соединители и умощнители сигналов, источники питания (ИП), кабели и вспомогательное оборудование.
Все типы модулей УСО контроллера МФК1500 размещаются в унифицированных корпусах с габаритными размерами (В×Ш×Г) 185 × 30 × 141 мм.
ПАК Контроллер многофункциональный МФК1500
Реестровая запись №19636 от 17.10.2023 произведена на основании поручения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации от 17.10.2023 по протоколу заседания экспертного совета от 05.10.2023 №648пр
